印刷电子用石墨烯油墨

Ethan B. Secor, Professor Mark C. Hersam

Department of Materials Science and Engineering and Department of Chemistry, Northwestern University, Evanston, IL 60208-3108 USA

简介

新兴的印刷电子领域需要一套功能材料来用于包括柔性和大面积显示器、1射频识别标签、2便携式能量收集和存储、3,4生物医学和环境传感器阵列5,6以及逻辑电路等应用。7 为了实现这些技术,功能材料必须与合适的图案化技术集成在一起,例如喷墨、凹版印刷和柔性版印刷。8,9 由于电导体是电子设备的核心组件,因此在可印刷油墨领域,人们已将大量精力投入到导电材料上。10 常见的导电油墨可分为三类:贵金属、导电聚合物和碳纳米材料。11 本概述将聚焦再基于溶液处理的石墨烯的碳纳米材料导电油墨的子集。

导电油墨

不同类别的导电油墨具有适合特定应用的独特性质。在贵金属中,银是最普遍使用的印刷导体,因为它具有高导电性和抗氧化性,并且可以使用基于银纳米颗粒(货号736465736473736481736503736511)或银前体(货号745707)。12,13 这些油墨可提供所有印刷材料中最高的导电性,但这是基于昂贵的前体。另外还推出了铜油墨,但通常需要核壳纳米粒子设计或专门的光子退火处理来产生导电图案。11 导电聚合物,如PEDOT:PSS(货号739316768650768642),已被开发用于印刷电子应用。这些材料均以低成本提供适度的导电性,但在化学和热稳定性方面却有局限性。碳纳米材料,包括碳纳米管(货号791490791504792462)以及石墨烯,作为一种成本低廉的替代品,具有出色的环境稳定性和理想的导电性,以及适用于各种应用的独特性能。11

碳纳米材料为印刷电子和柔性电子提供了大量机会。由富勒烯、碳纳米管和石墨烯的sp2键合结构产生的电特性特别富有前景,并且已经在薄膜晶体管(TFT)、电化学传感器、超级电容器和光伏电池等众多应用中被使用。14,15 石墨烯是二维sp2键合的碳同素异形体,相当于单层石墨,如图1a所示。石墨烯具有高电荷载流子迁移率、卓越的热稳定性和化学稳定性、以及固有的柔韧性,已被证明可用于印刷电子的众多应用中,包括化学和热传感器、16,17微型超级电容器18和薄膜晶体管。19,20 将碳纳米材料与常规印刷技术集成在一起的根本挑战是生产适用于各种沉积工艺的油墨。在这里,我们将介绍使用聚合物稳定剂开发石墨烯油墨的最新进展,目的是开发出由原始石墨烯制成的稳定、高浓度油墨,并且具有可调粘度和溶剂组成。

石墨烯的生产

有许多策略已被证明可以用来生产石墨烯,包括自下而上的技术,如化学气相沉积和外延生长,以及自上而下的方法,如微机械剥离和溶液相剥离。21 在这些方法中,最后一种方法为大批量石墨烯生产提供了最具成本效益和可扩展性的选项。最普遍的石墨剥离方法是使用氧化剂产生氧化石墨烯;但这些会导致电子性能的下降。22 另一方面,原始石墨烯可以通过超声方法或者石墨有机溶剂剪切混合法直接剥离,23,24但是最合适的溶剂,如N-甲基吡咯烷酮( NMP)和二甲基甲酰胺(DMF)价格昂贵,化学苛性强且难以除去。

这里强调的另一种技术是在廉价且良性的溶剂(如乙醇)中使用聚合物乙基纤维素(EC)。25 该方法可实现非常适合于溶液相图案化技术的石墨烯的规模化高效生产。聚合物稳定剂能够在包括乙醇、萜品醇和环己酮在内的各种溶剂中实现稳定的高浓度石墨烯扩散。因此,这种试剂为开发具有广泛可调油墨特性的油墨提供了一种通用的方法,这些特性包括可满足各种印刷技术特定要求的固体含量、粘度、表面张力和蒸发动力学。26 通过这种方法生产的石墨烯薄片的特征是1-3 nm的典型厚度以及50-100 nm的横向尺寸。27 石墨烯薄片的代表性原子力显微镜(AFM)图像和相应的粒度分布如图1b-d所示。基于这种材料,可以为各种印刷工艺开发墨水,如下面将要讨论的。

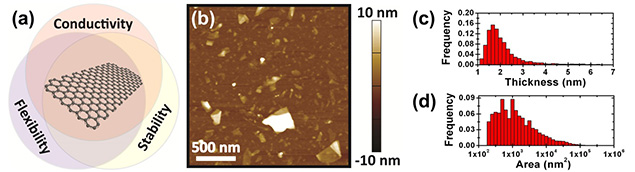

用于印刷电子的溶液处理过的石墨烯

图 1.用于印刷电子的溶液处理过的石墨烯。(a)石墨烯结构简图,突出显示了与印刷电子相​​关的几个特性。(b)溶液处理过的石墨烯薄片的AFM图像。(c)薄片厚度的分布,显示了典型的薄片厚度为1-3nm。(d)薄片面积的分布,显示了典型的薄片面积为400-40000nm2。

喷墨印刷石墨烯油墨(793663

压电喷墨印刷为非接触型印刷技术,具有数字印刷性质,且兼容广泛的材料,因此成为一种有前途的方法,用于印刷电子器件的快速原型设计和制造。原始石墨烯的喷墨印刷是将石墨烯集成到印刷器件中的重要能力,已经报道了使用两种通用方法:将石墨烯直接扩散在不含粘合剂的NMP中20,28 ,以及使用EC在各种溶剂中稳定石墨烯。18,27 使用这两种方法的关键结果列于表1中。虽然石墨烯的无粘合剂扩散降低了对热退火的要求,但定制油墨性质的灵活性也降低了,例如定制粘度和表面张力。使用EC,可以调节溶剂系统以生产稳定的高浓度石墨烯油墨,从而产生具有优异形态的图案。具有代表性的图案如图2所示,包括单次印刷产生的线条,以及多次印刷产生的致密的石墨烯线条。这些线条没有显示明显的咖啡环形成,而且具有约60 μM的合理分辨率。这些图案是用配备有10 pL印刷鼓(DMC-11610)的Fujifilm Dimatix材料印刷机(DMP-2810)在用六甲基二硅氮烷(HMDS)处理过的SiO2/Si晶片上产生的。重要的是,在未经处理的和经过O2等离子体处理过的SiO2/Si晶片、载玻片和Kapton™膜上都获得了类似的图案。

表1原始石墨烯的喷墨印刷

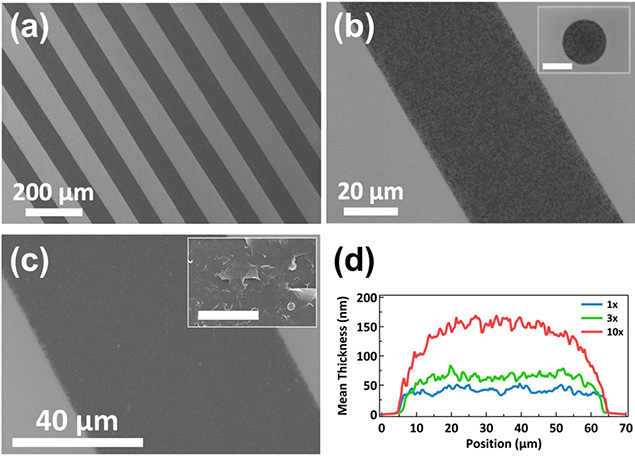

在HMDS处理的Si/SiO2上喷墨印刷的石墨烯的图案

图 2.在HMDS处理的Si/SiO2上喷墨印刷的石墨烯的图案。(a)多条印刷线,以及(b)单条印刷线和液滴(插图,比例尺对应于40 μm)的扫描电子显微照片显示了印刷图案的均匀性。(c)多次印刷产生的石墨烯线的SEM图像的放大图像,显示了所得到的致密的膜微结构(插图,比例尺 = 1μm)。(d)用AFM测得的膜横截面,数据为1次、3次和10次印刷后在约20μm的线长度上的平均值。图a、b、d经许可改编自参考文献27。2013美国化学学会版权所有。

凹版印刷石墨烯油墨(796115

凹版印刷非常适合用于大规模生产印刷电子产品的高通量、卷对卷图案。29 凹版印刷油墨需要较高的固体含量、良好控制的粘度和表面张力。石墨烯油墨已被开发用于基于EC和松油醇的凹版印刷。30 这种油墨的固体含量为10%(重量)、粘度为0.75-3 Pa·s,已经用于直接凹版印刷系统,印刷产生的分辨率约为30μm,图案如图3所示。该方法所产生的石墨烯图案的膜形态和电导率均类似于喷墨印刷图案。表2列出了用于喷墨和凹版印刷的石墨烯油墨的流变性质

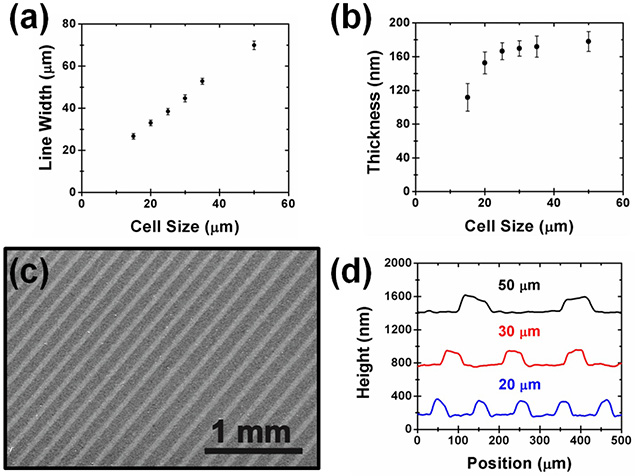

凹版印刷的石墨烯线的特征

图 3.凹版印刷的石墨烯线的特征。适合不同细胞大小的(a)线宽和(b)线厚,分别用光学显微镜和光学轮廓测定法在退火之前测量。(c)印刷线的大面积扫描电子显微照片。(d)线高度轮廓用光学轮廓测定法在退火之前测得,在约2mm线长上取平均。授权转载自参考文献30。2014年版权归Wiley-VCH Verlag GmbH & Co. KGaA所有。

表 2用于喷墨和凹版印刷的石墨烯油墨

石墨烯薄膜的特性

经溶液处理过的石墨烯薄膜的性质取决于石墨烯薄片网格的微观结构。石墨烯的二维结构非常适合于生产致密的薄膜,然而溶剂蒸发期间的薄片聚集会妨碍形成均匀的薄膜。前述喷墨和凹版印刷油墨通过使用EC粘合剂来缓解这个问题。当油墨干燥时,粘合剂能有效地隔离薄片,因此所沉积的薄膜必须进行热退火才能表现出最佳导电性。如图4所示,250 ℃下在空气中退火可生成具有大约25000 S/m高导电率的图案,即使图案只有150 nM薄。

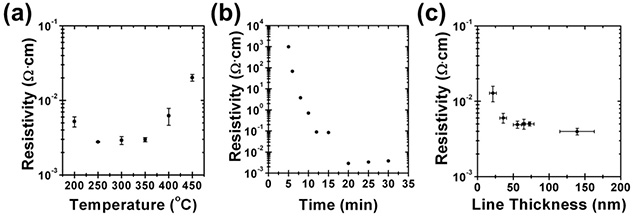

石墨烯薄膜的电特性

图 4.石墨烯薄膜的电特性。(a)用不同退火温度(退火30分钟)所产生的石墨烯薄膜的电阻率。(b)250℃下退火不同时间所产生的石墨烯薄膜的电阻率。(c)喷墨印刷的石墨烯线的电阻率相对于线厚度的关系图。授权转载自参考文献27。2013美国化学学会版权所有。

除了高导电性之外,印刷的石墨烯薄膜表现出对弯曲应力的强大耐受性。如图5所示,Kapton™上印刷的石墨烯线在应变(拉伸应变)至4 mm半径时,电阻率没有发生可测量的变化。27 此外,这些线在小于1 mm的曲率半径下经受1000次弯曲循环后也能保持其电性能。最后,石墨烯线在折叠时仅表现出了很小的电阻率增加。

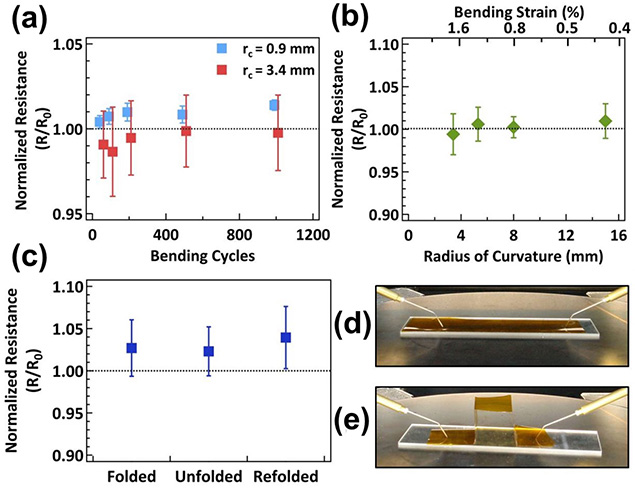

Kapton™基板上印刷的石墨烯线的柔韧性

图 5.Kapton™基板上印刷的石墨烯线的柔韧性。(a)折叠成曲率半径为0.9和3.4mm的石墨烯线的电阻,标准化为弯曲前的电阻。(b)在各种程度的弯曲状态下测得的石墨烯线的标准化电阻,显示出在测量的所有弯曲状态下,其可靠地保持了电导率。(c)在折叠状态下测得的石墨烯线的标准化电阻,显示出折叠后电阻只有很小的不可逆增加。(d)原始和(e)折叠状态的样品图像。授权转载自参考文献27。2013美国化学学会版权所有。

印刷石墨烯的应用

由于其独特的结构和性质,石墨烯已被用于印刷电子和柔性电子领域的各种应用。这里所述的石墨烯薄膜的导电率约为25000 S/m,具有与导电聚合物混合物相当的电性能,同时具有独特的稳定性和材料兼容性。这些特性组合在一起特别适用于薄膜应用,例如有机TFT(OTFT)的接触性改性和耐腐蚀导电涂层。多项研究已表明,由于半导体在电极表面上的形态,使用还原型氧化石墨烯(RGO)电极可增强OTFT的电荷注入。19,31 此外,石墨烯电极已被用于碳纳米管TFT且具有良好的效果。31 石墨烯还可为电化学应用提供独特的特性,如高表面积,包括化学和生物传感器以及超级电容器。21 表3简要归纳了溶液加工石墨烯已被证明的应用,而更为全面的综述可在其他地方找到。21

表3印刷石墨烯的应用

总结

我们已经证明使用稳定的聚合物系统可以开发稳定的高浓度石墨烯油墨。该材料系统能够广泛调节流变学和其他流体性质,从而开发出用于喷墨和凹版印刷的油墨。此外,薄片聚集问题被减轻,在热退火之后产生了致密的高导电性石墨烯薄膜。使用基于溶液的印刷技术印刷石墨烯薄膜图案的能力,使众多应用成为可能,例如稳定的导电表面涂层,以及用于电化学传感器、薄膜晶体管和其他电子印刷器件的电极等。

致谢

这项工作得到了海军研究办公室MURI计划(N00014-11-1-0690)的支持。  EBS还得到了国防部(DoD)国防科学与工程研究生(NDSEG)奖学金计划的进一步支持。

产品列表
Loading

参考文献

1.
Wood V, Panzer MJ, Chen J, Bradley MS, Halpert JE, Bawendi MG, Bulovic? V. 2009. Inkjet-Printed Quantum Dot-Polymer Composites for Full-Color AC-Driven Displays. Adv. Mater.. 21(21):2151-2155. https://doi.org/10.1002/adma.200803256
2.
Subramanian V, Frechet J, Chang P, Huang D, Lee J, Molesa S, Murphy A, Redinger D, Volkman S. 2005. Progress Toward Development of All-Printed RFID Tags: Materials, Processes, and Devices. Proc. IEEE. 93(7):1330-1338. https://doi.org/10.1109/jproc.2005.850305
3.
Gaikwad AM, Whiting GL, Steingart DA, Arias AC. 2011. Highly Flexible, Printed Alkaline Batteries Based on Mesh-Embedded Electrodes. Adv. Mater.. 23(29):3251-3255. https://doi.org/10.1002/adma.201100894
4.
Hoth C, Choulis S, Schilinsky P, Brabec C. 2007. High Photovoltaic Performance of Inkjet Printed Polymer:Fullerene Blends. Adv. Mater.. 19(22):3973-3978. https://doi.org/10.1002/adma.200700911
5.
Jang J, Ha J, Cho J. 2007. Fabrication of Water-Dispersible Polyaniline-Poly(4-styrenesulfonate) Nanoparticles For Inkjet-Printed Chemical-Sensor Applications. Adv. Mater.. 19(13):1772-1775. https://doi.org/10.1002/adma.200602127
6.
Sokolov AN, Roberts ME, Bao Z. 2009. Fabrication of low-cost electronic biosensors. Materials Today. 12(9):12-20. https://doi.org/10.1016/s1369-7021(09)70247-0
7.
Ng TN, Schwartz DE, Lavery LL, Whiting GL, Russo B, Krusor B, Veres J, Bröms P, Herlogsson L, Alam N, et al. 2012. Scalable printed electronics: an organic decoder addressing ferroelectric non-volatile memory. Sci Rep. 2(1): https://doi.org/10.1038/srep00585
8.
Arias AC, MacKenzie JD, McCulloch I, Rivnay J, Salleo A. 2010. Materials and Applications for Large Area Electronics: Solution-Based Approaches. Chem. Rev.. 110(1):3-24. https://doi.org/10.1021/cr900150b
9.
Lupo D, Clemens W, Breitung S, Hecker K. 2013. OE-A Roadmap for Organic and Printed Electronics.1-26. https://doi.org/10.1007/978-1-4614-3160-2_1
10.
Cummins G, Desmulliez MP. 2012. Inkjet printing of conductive materials: a review. Circuit World. 38(4):193-213. https://doi.org/10.1108/03056121211280413
11.
Kamyshny A, Magdassi S. 2014. Conductive Nanomaterials for Printed Electronics. Small. 10(17):3515-3535. https://doi.org/10.1002/smll.201303000
12.
Fuller S, Wilhelm E, Jacobson J. 2002. Ink-jet printed nanoparticle microelectromechanical systems. J. Microelectromech. Syst.. 11(1):54-60. https://doi.org/10.1109/84.982863
13.
Walker SB, Lewis JA. 2012. Reactive Silver Inks for Patterning High-Conductivity Features at Mild Temperatures. J. Am. Chem. Soc.. 134(3):1419-1421. https://doi.org/10.1021/ja209267c
14.
Rouhi N, Jain D, Burke PJ. 2011. High-Performance Semiconducting Nanotube Inks: Progress and Prospects. ACS Nano. 5(11):8471-8487. https://doi.org/10.1021/nn201828y
15.
Weiss NO, Zhou H, Liao L, Liu Y, Jiang S, Huang Y, Duan X. 2012. Graphene: An Emerging Electronic Material. Adv. Mater.. 24(43):5782-5825. https://doi.org/10.1002/adma.201201482
16.
Dua V, Surwade S, Ammu S, Agnihotra S, Jain S, Roberts K, Park S, Ruoff R, Manohar S. 2010. All-Organic Vapor Sensor Using Inkjet-Printed Reduced Graphene Oxide. Angew. Chem. Int. Ed.. 49(12):2154-2157. https://doi.org/10.1002/anie.200905089
17.
Kong D, Le LT, Li Y, Zunino JL, Lee W. 2012. Temperature-Dependent Electrical Properties of Graphene Inkjet-Printed on Flexible Materials. Langmuir. 28(37):13467-13472. https://doi.org/10.1021/la301775d
18.
Li J, Ye F, Vaziri S, Muhammed M, Lemme MC, Östling M. 2013. Efficient Inkjet Printing of Graphene. Adv. Mater.. 25(29):3985-3992. https://doi.org/10.1002/adma.201300361
19.
Lim S, Kang B, Kwak D, Lee WH, Lim JA, Cho K. 2012. Inkjet-Printed Reduced Graphene Oxide/Poly(Vinyl Alcohol) Composite Electrodes for Flexible Transparent Organic Field-Effect Transistors. J. Phys. Chem. C. 116(13):7520-7525. https://doi.org/10.1021/jp203441e
20.
Torrisi F, Hasan T, Wu W, Sun Z, Lombardo A, Kulmala TS, Hsieh G, Jung S, Bonaccorso F, Paul PJ, et al. 2012. Inkjet-Printed Graphene Electronics. ACS Nano. 6(4):2992-3006. https://doi.org/10.1021/nn2044609
21.
Guo S, Dong S. 2011. Graphene nanosheet: synthesis, molecular engineering, thin film, hybrids, and energy and analytical applications. Chem. Soc. Rev.. 40(5):2644. https://doi.org/10.1039/c0cs00079e
22.
Mao S, Pu H, Chen J. 2012. Graphene oxide and its reduction: modeling and experimental progress. RSC Adv.. 2(7):2643. https://doi.org/10.1039/c2ra00663d
23.
Hernandez Y, Nicolosi V, Lotya M, Blighe FM, Sun Z, De S, McGovern IT, Holland B, Byrne M, Gun'Ko YK, et al. 2008. High-yield production of graphene by liquid-phase exfoliation of graphite. Nature Nanotech. 3(9):563-568. https://doi.org/10.1038/nnano.2008.215
24.
Paton KR, Varrla E, Backes C, Smith RJ, Khan U, O?Neill A, Boland C, Lotya M, Istrate OM, King P, et al. 2014. Scalable production of large quantities of defect-free few-layer graphene by shear exfoliation in liquids. Nature Mater. 13(6):624-630. https://doi.org/10.1038/nmat3944
25.
Liang YT, Hersam MC. 2010. Highly Concentrated Graphene Solutions via Polymer Enhanced Solvent Exfoliation and Iterative Solvent Exchange. J. Am. Chem. Soc.. 132(50):17661-17663. https://doi.org/10.1021/ja107661g
26.
Derby B. 2010. Inkjet Printing of Functional and Structural Materials: Fluid Property Requirements, Feature Stability, and Resolution. Annu. Rev. Mater. Res.. 40(1):395-414. https://doi.org/10.1146/annurev-matsci-070909-104502
27.
Secor EB, Prabhumirashi PL, Puntambekar K, Geier ML, Hersam MC. 2013. Inkjet Printing of High Conductivity, Flexible Graphene Patterns. J. Phys. Chem. Lett.. 4(8):1347-1351. https://doi.org/10.1021/jz400644c
28.
Finn DJ, Lotya M, Cunningham G, Smith RJ, McCloskey D, Donegan JF, Coleman JN. Inkjet deposition of liquid-exfoliated graphene and MoS2nanosheets for printed device applications. J. Mater. Chem. C. 2(5):925-932. https://doi.org/10.1039/c3tc31993h
29.
Søndergaard RR, Hösel M, Krebs FC. 2013. Roll-to-Roll fabrication of large area functional organic materials. J. Polym. Sci. B Polym. Phys.. 51(1):16-34. https://doi.org/10.1002/polb.23192
30.
Secor EB, Lim S, Zhang H, Frisbie CD, Francis LF, Hersam MC. 2014. Gravure Printing of Graphene for Large-area Flexible Electronics. Adv. Mater.. 26(26):4533-4538. https://doi.org/10.1002/adma.201401052
31.
Becerril HA, Stoltenberg RM, Tang ML, Roberts ME, Liu Z, Chen Y, Kim DH, Lee B, Lee S, Bao Z. 2010. Fabrication and Evaluation of Solution-Processed Reduced Graphene Oxide Electrodes for p- and n-Channel Bottom-Contact Organic Thin-Film Transistors. ACS Nano. 4(11):6343-6352. https://doi.org/10.1021/nn101369j
32.
Su Y, Du J, Sun D, Liu C, Cheng H. 2013. Reduced graphene oxide with a highly restored ?-conjugated structure for inkjet printing and its use in all-carbon transistors. Nano Res.. 6(11):842-852. https://doi.org/10.1007/s12274-013-0362-2
33.
Huang L, Huang Y, Liang J, Wan X, Chen Y. 2011. Graphene-based conducting inks for direct inkjet printing of flexible conductive patterns and their applications in electric circuits and chemical sensors. Nano Res.. 4(7):675-684. https://doi.org/10.1007/s12274-011-0123-z
34.
Huang L, Wang Z, Pu J, Shen L, Zhang J. 2013. Graphene pattern by gravure printing for wireless strain sensor. 2013 Seventh International Conference on Sensing Technology (ICST); 02 Dec 2013; Wellington, New Zealand: IEEE. p. 387.
35.
Shin K, Hong J, Jang J. 2011. Flexible and transparent graphene films as acoustic actuator electrodes using inkjet printing. Chem. Commun.. 47(30):8527. https://doi.org/10.1039/c1cc12913a
36.
Shin K, Hong J, Jang J. 2011. Micropatterning of Graphene Sheets by Inkjet Printing and Its Wideband Dipole-Antenna Application. Adv. Mater.. 23(18):2113-2118. https://doi.org/10.1002/adma.201100345
